Doqquz yarımstansiya. Bir Tam Dəyişiklik.

Zikai Electric, Sincanda Kaşqarda doqquz Amerika tipli yarımstansiyada kondansatörlərin dəyişdirilməsini tamamladı

Kaşqarın küləklə əsən ərazilərində doqquz Amerika tipli yarımstansiyada kondansatör kompensasiya qurğuları yenicə dəyişdirilib – köhnə kondansatörlər çıxarılıb, yeni banklar daxil olub, faza yoxlamaları və keçid sınaqları aparılıb. Kağızda sadə iş kimi görünür. Bu bölmələrin növbəti onillikdə necə davranacağına əslində qərar verən şey, fotoşəkildə görə bilmədiyiniz hər şeydir.

1. Bir Baxışda Layihə

2. Kondansatorun dəyişdirilməsi nə üçün qayğıya layiqdir

Aşağı gərginlikli bir paylama sistemində kondansatör bankı heç kimin fərq etmədiyi sakit komponentdir - uğursuz olana qədər və sonra bütün bölmə təsirlənir. Onun işi reaktiv gücün kompensasiyasıdır. Düzgün edin və güc amili sabit qalır, xətt cərəyanı azalır və effektiv transformator tutumu boşalır. Səhv edin və itkilər dırmaşır, gərginlik dəyişir və güc faktoruna görə cərimələr artmağa başlayır.

Məhz buna görə də kondansatör dəyişdirilməsi heç vaxt sadə bir oxşar dəyişdirmə deyil. İllərdir xidmətdə olan kondansatörlər tutumunu itirir, qabarıqlaşır və daxili olaraq pisləşir. Əgər yeni qurğular kommutasiya koordinasiyasına, seriyalı reaktor uyğunluğuna və şkafın naqillərinə və etiketlənməsinə toxunmadan eyni mövqelərə qaytarılarsa, növbəti nasazlıq yalnız vaxt məsələsidir.

Kondansatörün dəyişdirilməsi sistemi yenidən qurmaq şansıdır - kompensasiya qabiliyyətini bərpa etmək, etibarlılığı və xidmət qabiliyyətini bir keçiddə dizayn vəziyyətinə keçirmək.

3. Saytda: Hər Bölmə Açıldı və Yoxlanıldı

Xarici sahəyə yayılmış doqquz vahid səpələnmiş iş cəbhələri və sıx bir pəncərə deməkdir. Bu, iş yerindən rekorddur.

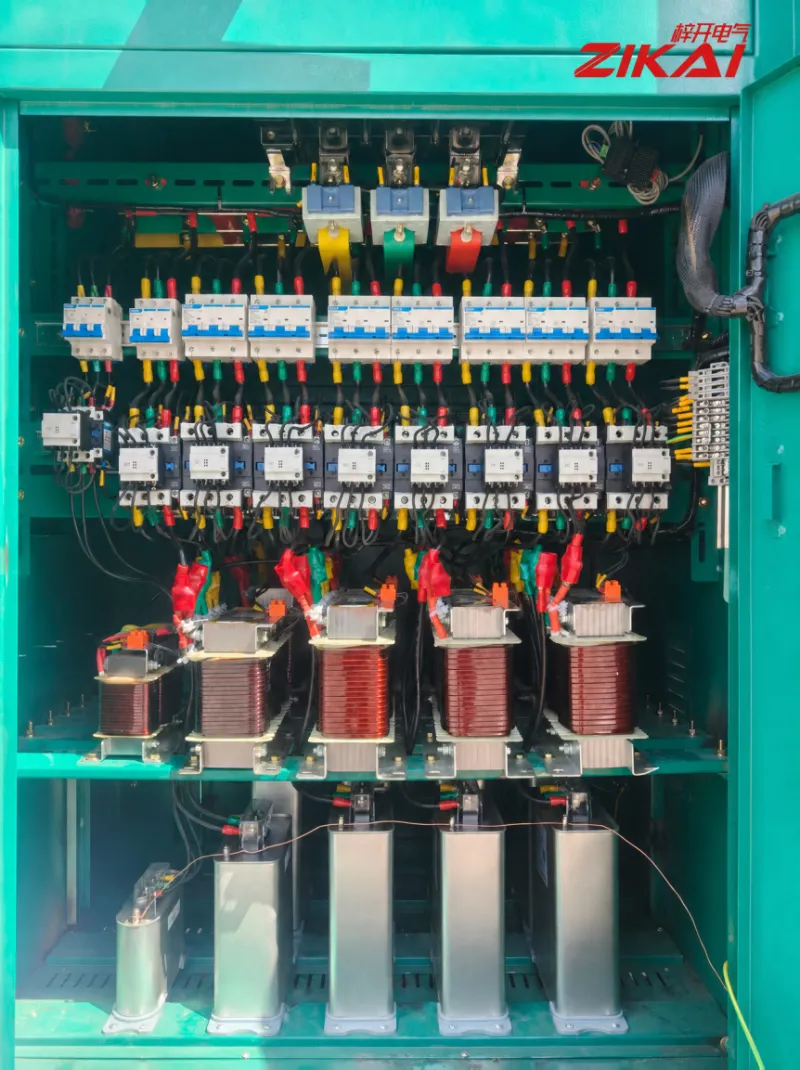

Şəkil 01  Kondensator kompensasiya şkafının içərisində. Yuxarıdan aşağıya: filialın mühafizəsi üçün miniatür açarlar, keçid kontaktorları, seriyalı reaktorlar və bazada aşağı gərginlikli paralel kondansatör bankı. Şinlər və çıxan keçiricilər faza kodlu sarı, yaşıl və qırmızıdır, hər bir dövrədə naqil nömrəli qolları və uclarda izolyasiya çəkmələri var - yoxlama və ya nasazlığın sonradan nə qədər sürətlə izlənilə biləcəyini birbaşa müəyyən edən detallar.

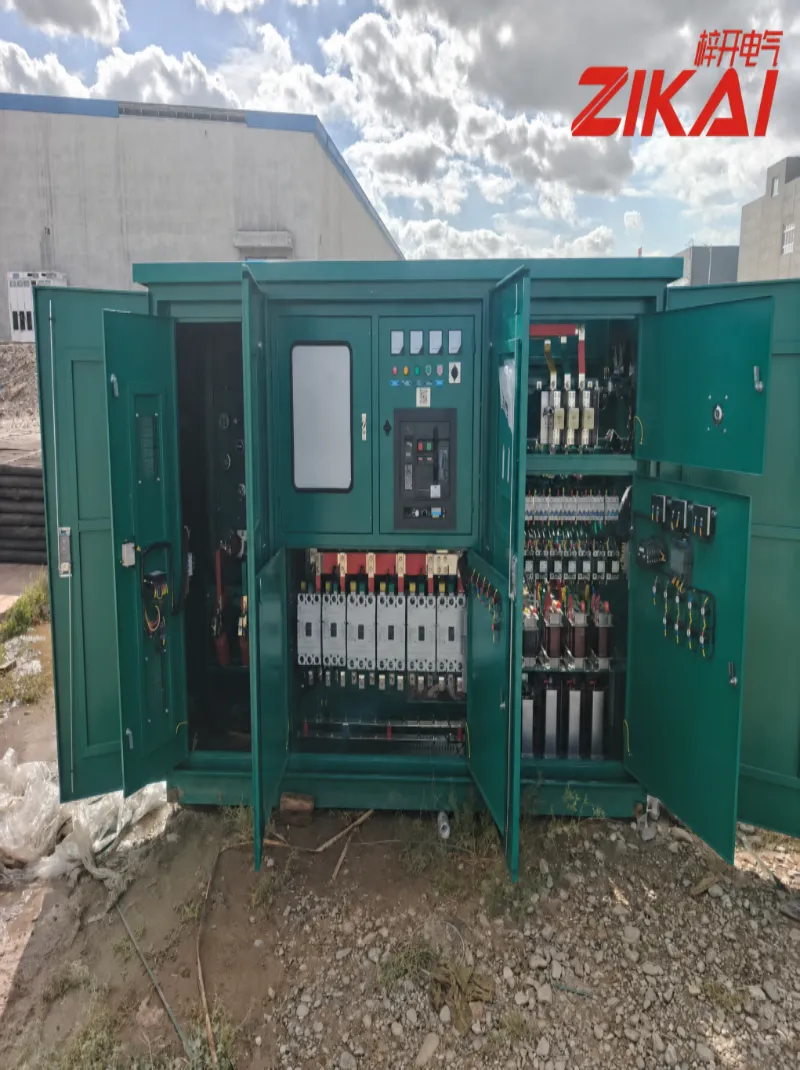

Şəkil 02  Yarımstansiyanın aşağı gərginlikli bölməsinin daxilində. Qəliblənmiş elektrik açarları, sayğaclar və göstərici lampalar sağda kondansatör kompensasiya sxemləri ilə birlikdə qruplaşdırılıb. Qapılar açıq halda komponentlərin necə düzüldüyü bölməyə qulluq etməyin asan olub-olmayacağına dair ən aydın fikirdir.

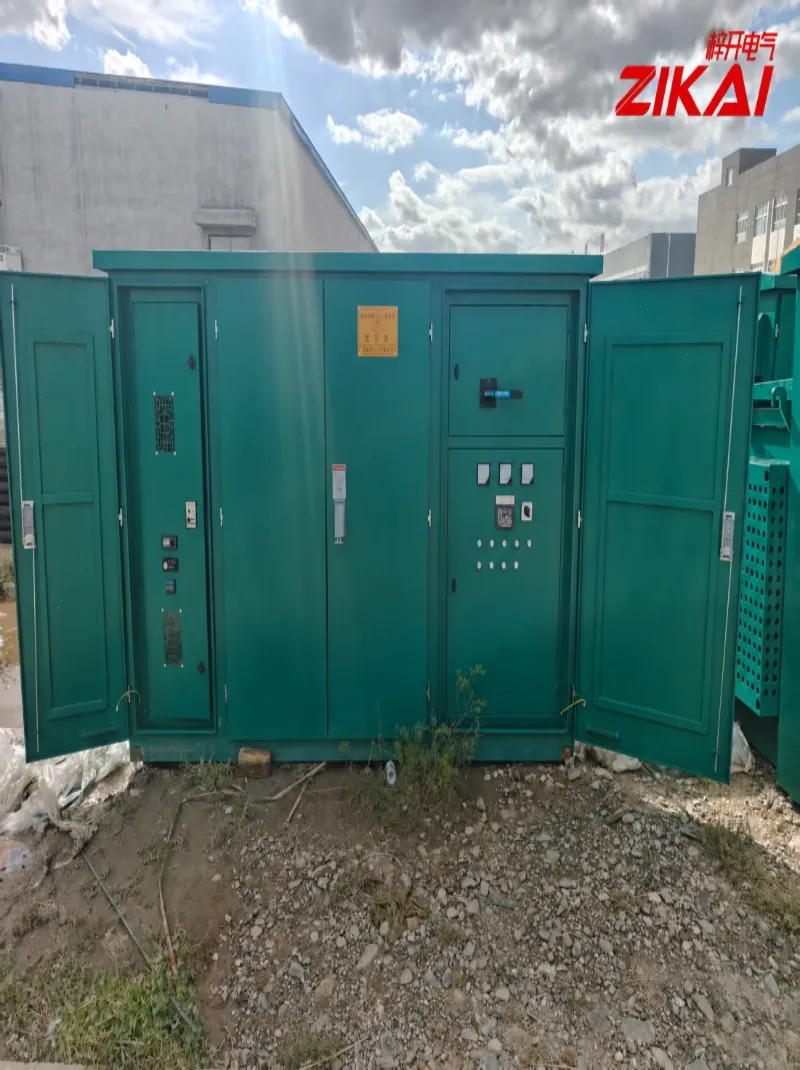

Şəkil 03  Açıq yarımstansiyanın aşağı gərginlikli bölməsinin xarici görünüşü. Sarı "Aşağı Gərginlikli Otaq / Yalnız Səlahiyyətli Personel" xəbərdaredici nişanları bütöv və oxunaqlıdır — yerində təhlükəsizlik üçün əsas tələb və təhvil-təslim yoxlaması zamanı məcburi elementdir.

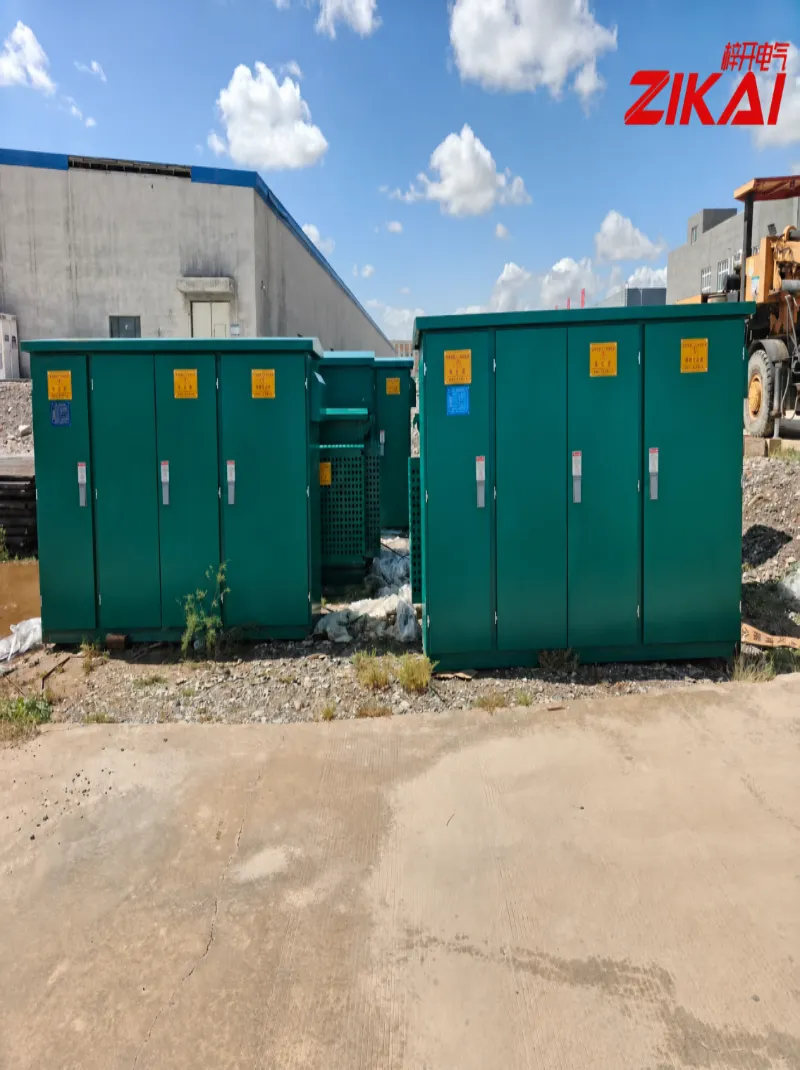

Şəkil 04  Yüksək gərginlikli, aşağı gərginlikli və kondansatör kompensasiya bölmələri yan-yana. Kondansatör kompensasiya bölməsi bu işin mərkəzləşdiyi yerdir. Korpuslar xarici bazaya yerləşdirildikdən sonra sızdırmazlıq, ventilyasiya və torpaqlamanın davamlılığı da vahidlər üzrə təsdiqlənməlidir.

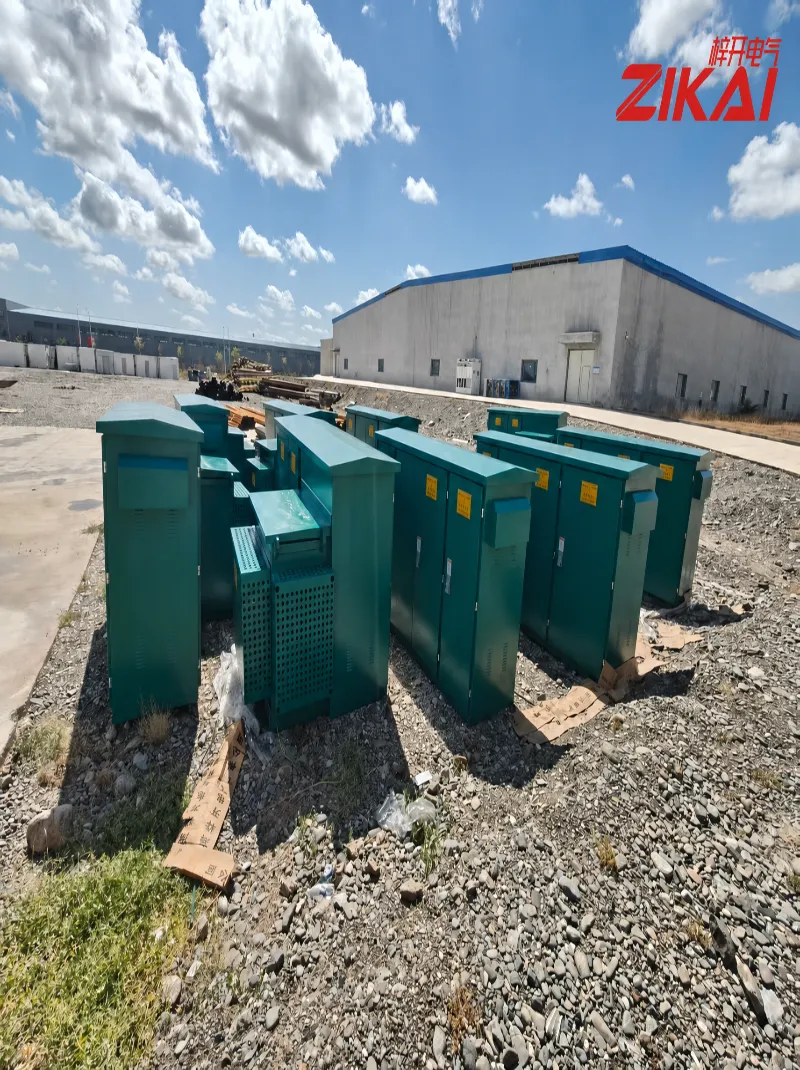

Şəkil 05  Avadanlıq sahəyə çatdırılıb və quraşdırmaya hazırlanıb. Açıq havada iş hava, küləklə əsən qum və sahə şəraiti ilə rəqabət deməkdir - iş ardıcıllığının nə qədər dəqiq planlaşdırıldığı çox vaxt çatdırılma sürətini müəyyənləşdirir.

4. Biz güzəştə getmədiyimiz üç detal

1. Kommutasiya dövrəsi yoxlanılana qədər kondansatör "daxil deyil"

Kondansatör dövrələri, adətən, harmonik gücləndirməni nəmləndirən və keçid zamanı başlanğıc cərəyanını məhdudlaşdıran seriyalı reaktorlarla tandemdə işləyir. Dəyişdirmə zamanı reaktorun və kontaktorun vəziyyətinə məhəl qoyulmazsa, tamamilə yeni kondansatör bankı nəzərdə tutulduğundan çox kənar bir hücuma məruz qala bilər.

2. Kabinet işçiliyi on ildən sonra təmir xərclərini müəyyənləşdirir

Faza rənginin kodlaşdırılması, tel nömrəli qollar, terminal izolyasiya çəkmələri, qoşquların yığılması, avtobusun bərkidilməsi və fırlanma anı - bunlar qəbul fotoşəkilində diqqətəlayiq görünən hissələrdir və texniki on ildən sonra ondan asılı olacaq. Düzgün edilərsə, on dəqiqə ərzində nasazlıq aşkarlana bilər. Diqqətsiz həyata keçirildikdə, tam bir gün çəkə bilər.

3. Doqquz vahid, bir standart

Komponentlərin düzülüşü, fazaların tərifi və etiketlənməsi eyni saytda vahiddən bölməyə fərqlənirsə, texniki xidmət fərziyyəyə çevrilir. Biz bütün doqquz vahiddə vahid iş standartı və etiketləmə konvensiyasını tətbiq etdik və foto qeydləri saytda saxladıq, beləliklə, avadanlıq təhvil verildiyi gündən izlənilə bilər.

5. Müştərinin əldə etdiyi şeylər

• Kompensasiya bərpa olundu — reaktiv kompensasiya normal səviyyəyə qayıdır, güc amili və gərginlik keyfiyyətini yaxşılaşdırır, xətt itkilərini azaltmağa və transformatorların yükünü azaltmağa kömək edir.

• Daha etibarlı keçid — kondansatörlər, reaktorlar və kontaktorlar arasında əlaqə yenidən qurulur və anormal keçid nəticəsində ikinci dərəcəli zədələnmə riskini azaldır.

• Daha asan texniki xidmət — ardıcıl faza rəngi və naqil nömrəsi sxemi yoxlama, nasazlıq yeri və ehtiyat hissələrin dəyişdirilməsini daha sürətli edir.

• Sənədləşdirilmiş proses — əsas mərhələlərin fotoşəkilləri çəkilir və arxivləşdirilir, gələcək xidmət və ya sistemin genişləndirilməsi üçün çəkilməyə hazırdır.

6. Zikai Electric haqqında

Zikai Electric (ZIKAI) yarımstansiyalardan və kondansatör kompensasiya cihazlarından tutmuş əlaqəli paylayıcı və kabel qovşağı avadanlığına qədər tam güc avadanlığı paketlərini istehsal edir, təkmilləşdirir və onlara xidmət göstərir. Bizim işimiz konkretdir: avadanlığı real iş şəraitində sabit, işlək və problemsiz etmək.

Kaşqar həmin marşrutun bir dayanacağıdır. Rütubətli sahil ərazilərindən tutmuş geniş temperatur dəyişikliyi ilə küləklə əsən şimal-qərbə qədər, avadanlıq heç vaxt laboratoriya şəraitində işləmir - məhz buna görə də biz hər bir xitam və hər etiketin düzgün alınmasında israr edirik.
