İş Prinsiplərində və Tətbiqlərində Aşırı Gərginlik Qoruyucuları və İldırım Söndürənlər Arasındakı Fərqlərin Təhlili

Enerji sistemlərində və müxtəlif elektrik avadanlıqlarında həddindən artıq gərginlik və ildırım vurmaları ən çox yayılmış və dağıdıcı təhlükəsizlik təhlükələrindən ikisidir. Bu riskləri azaltmaq üçün həddindən artıq gərginlik qoruyucuları (SPD) vəildırım qoruyanlaradətən mühəndislik proqramlarında quraşdırılır.

Hər ikisi elektrik qoruyucu qurğular olsa da, qorunan obyektlərində, iş prinsiplərində və tətbiq ssenarilərində əhəmiyyətli fərqlərə malikdir və onları sadəcə olaraq dəyişdirmək və ya bir-birini əvəz etmək olmaz.

I. Həddindən artıq gərginlikdən qoruyucu: Daxili sistemin həddindən artıq gərginliyinə qarşı "Birinci Müdafiə Xətti"

Aşırı gerilim qoruyucuları, həmçinin genişlənmədən qorunma cihazları (SPDs) olaraq da bilinir, əsasən enerji sistemində yaranan həddindən artıq gərginliklərdən qorunmaq üçün istifadə olunur, məsələn:

Həddindən artıq işləmə gərginliyi (açma, söndürmə, yükün qəfil dəyişməsi)

İnduksiya edilmiş həddindən artıq gərginlik

İldırımın səbəb olduğu dalğalanmalar (birbaşa olmayan ildırım zərbələri)

İş prinsipi

Sistem gərginliyi normal diapazonda olduqda, həddindən artıq gərginlik qoruyucusu yüksək empedans vəziyyətindədir və sistemin işinə demək olar ki, heç bir təsir göstərmir;

Xətt gərginliyi onun icazə verilən dəyərini dərhal aşdıqdan sonra qoruyucunun içərisindəki qeyri-xətti komponentlər artıq enerjini sürətlə keçirir, yönləndirir, sıxır və ya udur və bununla da avadanlığın sonunda gərginliyi təhlükəsiz diapazonda məhdudlaşdırır.

Ümumi funksional komponentlərə aşağıdakılar daxildir:

Metal oksid varistoru (MOV)

Qaz boşaltma borusu (GDT)

Silikonla idarə olunan rektifikator (SCR)

Tipik Quraşdırma Yerləri

Elektrik paylayıcı şkafın giriş xəttinin sonu

Busbar sistemi

Dəqiq avadanlıqların ön hissəsi (PLC, alətlər, rabitə avadanlığı və s.)

Onun əsas funksiyası: həddindən artıq gərginliyin amplitüdünü azaltmaq və avadanlıq izolyasiyasını və daxili elektron komponentləri qorumaqdır.

II. İldırım Ödəndirici: "İldırım Enerjisi üçün Yol" Təmin edir

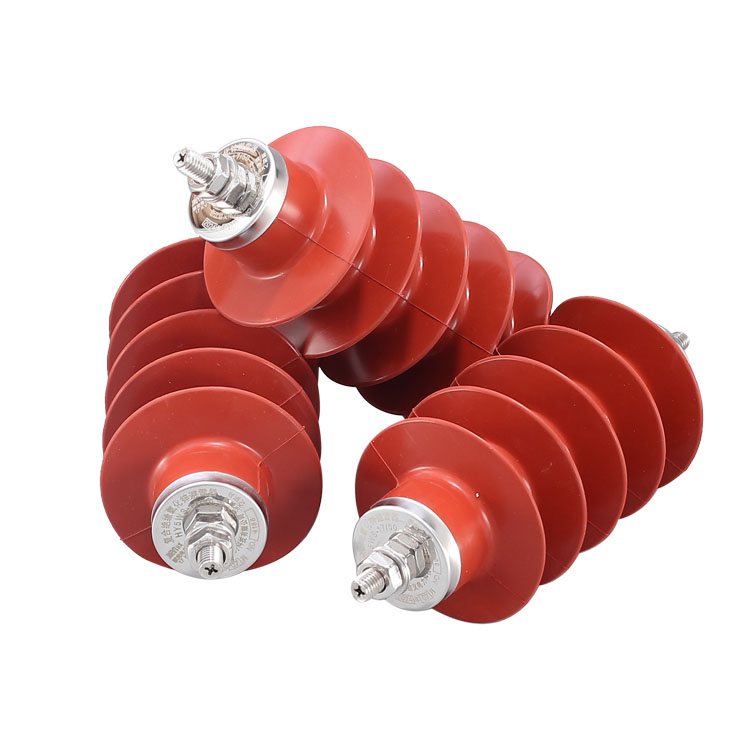

İldırım söndürənlər ilk növbədə birbaşa ildırım vurmalarından və güclü ildırım dalğalarından qorunmaq üçün istifadə olunur. Diqqət "məhdud gərginliyə" deyil, ildırım cərəyanının sürətlə boşaldılmasına yönəldilmişdir.

İş prinsipi

İldırım ötürmə xəttini və ya binanı vurduqda, ildırım qoruyucusu çox qısa müddətdə aşağı empedanslı kanal yarada bilər, nəhəng ildırım enerjisini birbaşa yerə yönəldir, ildırım cərəyanının avadanlıq gövdəsindən və ya bina strukturundan keçməsinin qarşısını alır və bununla da aşağıdakıları azaldır:

Avadanlıqların pozulması

İzolyasiya zədələnməsi

İşçilər üçün elektrik şoku riski

Heç bir ildırım vurmadıqda və ya normal iş şəraitində, ildırım mühafizəçisi əsasən sistemin işində iştirak etmir.

 Ümumi Növlər

Pin tipli ildırım mühafizəçiləri

Metal oksidi qoruyucuları (boşluqsuz tip)

Tipik Tətbiq Ssenariləri

Ötürücü və paylayıcı xətlər

Yarımstansiyalar

İldırımdan mühafizə sistemlərinin qurulması

Xarici elektrik qurğuları

İldırım mühafizəçiləri dəqiq gərginlik nəzarətindən çox, birbaşa ildırım vurmalarından və enerji itkisindən qorunmağı vurğulayır.

Həddindən artıq gərginlik qoruyucuları və ildırım mühafizəçiləri arasında müqayisə

IV. Mühəndislik təcrübəsində düzgün seçim yanaşması

Praktik mühəndislikdə dalğalanma qoruyucuları və ildırım mühafizəçiləri tez-tez bir seçim kimi deyil, birləşərək istifadə olunur:

İldırım mühafizəçiləri: "İldırımın qarşısını almaq və yönləndirmək" üçün cavabdehdir

Dalğalanma qoruyucuları: "qalıq dalğalanmaları zəiflətmək və həssas avadanlıqları qorumaq" üçün cavabdehdir

Yalnız pilləli mühafizə sistemi formalaşdırmaqla elektrik sisteminin təhlükəsizliyi və dayanıqlığı ildırım vurması və sistemin həddindən artıq gərginliyi kimi ikili risklər altında həqiqətən gücləndirilə bilər.
