Qlobal enerji keçidi və genişmiqyaslı şəbəkə yeniləmələri ilə idarə olunurVakuum açarı(VCB) - enerji sistemlərində ən çox istifadə edilən qoruyucu vasitələrdən biri - sistematik transformasiyadan keçir. Bu təkamül VCB-ləri orta gərginlikdə dominant mövqedən yüksək gərginlikli tətbiqlərə və sadə keçid funksiyasından ağıllı şəbəkə qovşaqlarına doğru hərəkət etdirir. Sənaye VCB-lərin ekoloji cəhətdən təmiz alternativlər, rəqəmsal inteqrasiya və həddindən artıq ekoloji uyğunlaşma ilə xarakterizə olunan ikinci artım əyrisinə daxil olduğunu geniş şəkildə qəbul edir.

I. Bazar və Texnologiya Sürücüləri: VCB Yeni İterasiya Dövrünə daxil olur

Vakuum açarlarının əsas üstünlüyü, sıfır karbon emissiyası, güclü kəsmə qabiliyyəti, uzun elektrik ömrü və texniki xidmət tələb olunmayan əməliyyat təklif edən kəsici mühitdə - vakuumun özündədir. Orta gərginlik diapazonunda (12kV–40,5kV) VCB-lər çoxdan dominant həll yolu olmuşdur. Bununla belə, daha yüksək gərginlik səviyyələrində (72,5 kV və yuxarı) SF₆ açarları əla izolyasiya göstəriciləri sayəsində lider mövqelərini qoruyub saxlamışlar. SF₆ son dərəcə yüksək Qlobal İstiləşmə Potensialına malik olduğundan (CO₂-dən təxminən 23,900 dəfə), onun istifadəsi getdikcə daha sərt beynəlxalq qaydalar və karbon məhdudiyyətləri ilə üzləşir.

Bu fon vakuum açarı texnologiyasını yüksək gərginlikli ötürmə proqramlarına genişləndirmək üçün aydın texniki təkan verir. Mövcud texniki inkişaf istiqamətlərinə aşağıdakılar daxildir: bir fasiləli vakuum kəsicilərinin dayanıqlı gərginlik qabiliyyətinin artırılması, 126 kV və yuxarıda çox fasiləli seriya texnologiyasının tətbiqi və ekoloji təmiz qaz izolyasiyasını vakuum kəsilməsi ilə birləşdirən hibrid həllər.

Müxtəlif fasilə mediasının ətraf mühitə təsirinin müqayisəsi

II. Yüksək Gərginlikli Vakuum Texnologiyası: "Trend"dən "Mühəndislik Qiymətləndirməsinə"

Vakuum açarlarının ötürücü gərginlik səviyyələrinə tətbiqi bir neçə əsas texniki problemlərin aradan qaldırılmasını tələb edir.

Birincisi, vakuum kəsicilərin izolyasiya qabiliyyəti. Gərginlik səviyyələri artdıqca, vakuum boşluğunun vuruşdan əvvəlki xüsusiyyətləri, təmas səthinin vəziyyəti və elektrik sahəsinin vahidliyi izolyasiya performansına əhəmiyyətli dərəcədə təsir göstərir. Ümumi texniki yanaşmalara kontakt strukturlarının optimallaşdırılması (məsələn, eksenel maqnit sahəsi kontaktları), kəsicinin vakuum səviyyəsinin yaxşılaşdırılması və kompozit izolyasiya strukturlarının tətbiqi daxildir.

İkincisi, əməliyyat mexanizminin yüksək sürətli reaksiyası. Yüksək gərginlikli vakuum açarları adətən daha qısa ümumi kəsmə vaxtlarını tələb edir, bu da əməliyyat mexanizminin mexaniki xüsusiyyətlərinə daha yüksək tələblər qoyur. Yay mexanizmləri, daimi maqnit ötürücülər və elektromaqnit itələmə mexanizmlərinin hər birinin sürətli açılış, ilkin açılma sürəti və dispersiyaya nəzarət baxımından öz üstünlükləri və mənfi cəhətləri var.

Üçüncüsü, multi-break seriyalı birləşmələrdə gərginliyin bölüşdürülməsi. 126kV və daha yüksək gərginlik səviyyələrində, bir fasiləli vakuum kəsicilərinin texniki çətinliyi və dəyəri əhəmiyyətli dərəcədə artır və çox fasiləli seriyalı əlaqəni praktik mühəndislik variantına çevirir. Bununla belə, çox fasiləli seriyalı birləşmələr həm statik, həm də dinamik gərginlik paylanması disbalansı ilə bağlı problemlərlə üzləşir, məsələn, kondansatörlərin qiymətləndirilməsi və ya sinxron idarəetmə texnologiyası kimi həllər tələb edir.

İctimaiyyətə açıq olan sənaye məlumatlarına görə, bir neçə yerli və beynəlxalq keçid qurğusu istehsalçıları və tədqiqat institutları 126kV səviyyəsində prototipin hazırlanmasını başa çatdırıb və mühəndislik yoxlama mərhələsinə daxil olublar. Bu tərəqqi sənaye daxilində vakuum keçid texnologiyasının yüksək gərginlikli tətbiqlərə genişləndirilməsi istiqamətində mühüm addım kimi qiymətləndirilir.

Gərginlik səviyyəsinə görə vakuum açarlarının texniki xüsusiyyətləri

III. Ağıllı İnteqrasiya: VCB "Keçid Elementi"ndən "Qavrama Düyünə" çevrilir

Paylayıcı avtomatlaşdırma və ağıllı əməliyyat/xidmət sistemləri çərçivəsində vakuum açarları yeni rol oynayır. Ənənəvi VCB-lər nasazlığın izolyasiyasına və xəttin qorunmasına diqqət yetirir. Yeni nəsil ilkin-ikinci dərəcəli inteqrasiya edilmiş VCB-lər cərəyan/gərginliyin təyini, enerji yığımı, vəziyyətin monitorinqi, rabitə və mühafizəyə nəzarət funksiyalarını dərindən birləşdirir.

Xüsusilə, sənayenin texniki konsensusuna aşağıdakılar daxildir: vakuum kəsicisi olan elektron alət transformatorlarının kompakt inteqrasiya edilmiş dizaynı; nəzarətçinin qısaqapanma xətalarını tez müəyyən etmək və aradan qaldırmaq qabiliyyəti (adətən bir neçə dövr ərzində); sürətli avtomatik yenidən bağlanma dəstəyi; və xətaların qeydə alınması və uzaqdan əlaqə imkanları.

Bundan əlavə, bərpa olunan enerji şəbəkəsinə inteqrasiya tələbinin artması ilə VCB-lərin yüksək DC komponentlərini kəsməsi tələbi də artır. Günəş, külək və enerji saxlama sistemləri tərəfindəki qısaqapanma cərəyanları tez-tez DC komponentlərinin əhəmiyyətli bir hissəsini ehtiva edir və ənənəvi AC sistemləri ilə müqayisədə texniki problemlər yaradır.

İbtidai-Orta İnteqrasiya edilmiş Smart VCB-lərin Funksional Modulları

Ağıllı inteqrasiyanın müxtəlif səviyyələrinin müqayisəsi

IV. Ekstremal Ətraf Mühitə Uyğunluq: Yüksək Giriş Qorunması Xarici Məhsullar üçün Əsas olur

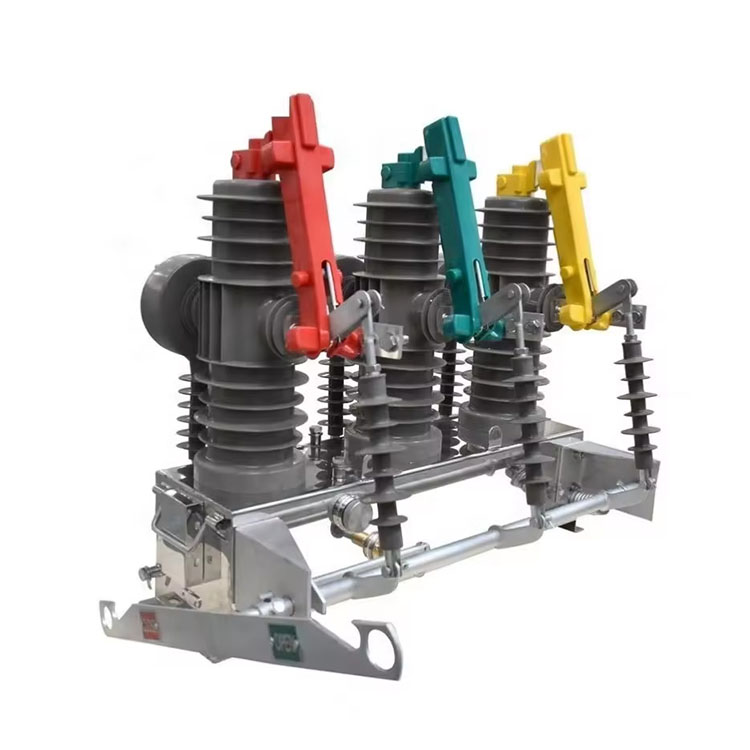

Xarici dirəyə quraşdırılmış vakuum açarları mürəkkəb və dəyişkən mühitlərdə işləyir. Rütubət, kondensasiya, duz dumanı, həddindən artıq temperatur və toz avadanlığın sıradan çıxmasının səbəbləridir. Bunların arasında izolyasiyanın deqradasiyası və kondensasiya nəticəsində yaranan mexanizm korroziyası ən çox diqqət çəkən məsələlərdir.

Bu ağrı nöqtəsini həll etmək, ümumi giriş qorunması (IP) reytinqinin artırılması son illərdə açıq havada VCB-lər üçün əsas texniki təkmilləşdirmə istiqamətinə çevrildi. Sənayedə qabaqcıl təcrübələr ənənəvi IP54-dən IP67 və ya hətta IP68-ə qədər qorunma reytinqlərini qaldırdı. IP67, avadanlığın zədələnmədən müvəqqəti suya tab gətirə biləcəyini bildirir, IP68 isə müəyyən şərtlərdə davamlı olaraq suya batırılmış vəziyyətdə işləmək qabiliyyətini bildirir.

Yüksək IP reytinqlərinə nail olmaq üçün əsas texnologiyalara aşağıdakılar daxildir: kəsici və mexanizm korpusu arasında möhürləyici interfeys dizaynı, işləmə mexanizminin korroziyaya davamlı müalicəsi və kol izolyatorları ilə korpus arasında sızdırmazlıq strukturlarının optimallaşdırılması.

Xarici VCB-lərin Giriş Mühafizəsi Reytinqinə görə müqayisəsi
