Shandong Hongzhitai Yeni Enerji Texnologiyasında, Xintai-də istismara verilməsi tamamlandı

1. İstismar Tamamlandı

Şandunq ştatının Xintai şəhərindəki Shandong Hongzhitai New Energy Technology Co., Ltd.-də keçid qurğusunun quraşdırılması istismara verilməsini başa çatdırıb.

İstifadəyə vermə, avadanlığın quraşdırma olmağı dayandırdığı və işlək sistem olmağa başladığı mərhələdir. Hər bir sxem öz cizgisinə qədər izlənilir, hər bir qoruyucu qurğu qurulur və sübut edilir və hər bir bloklama, siqnal və göstərici arxasındakı avadanlıq haqqında həqiqəti söyləmək üçün təsdiqlənir.

Yalnız bütün bunlar edildikdə, bu fotoşəkillərdəki otaq bir sıra kabinetlər deyil, bir yarımstansiyaya çevrilir.

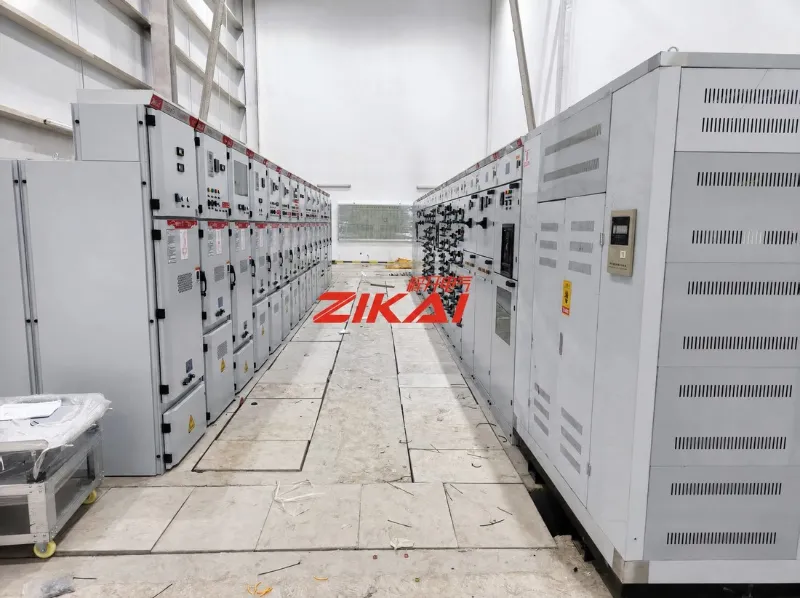

Şəkil 01  Xintai sahəsindəki orta gərginlikli keçid qurğusu otağı, KYN28A-12 panelləri əməliyyat dəhlizində bir-birinə baxan iki cərgədə yerləşdirilmişdir.

2. Quraşdırılanlar: KYN28A-12 Metal örtüklü keçid qurğusu

Əsas avadanlıq KYN28A-12 metal örtüklü çıxarıla bilən keçid qurğusudur: qapalı, üç fazalı, 50 Hz, 3,6 kV-dan 12 kV-a qədər tək shinalı və bir shinalı bölmə sistemləri üçün qurulmuşdur.

Onun funksiyası elektrik enerjisini qəbul etmək və paylamaq və ona qoşulmuş sxemlərə nəzarət etmək, qorumaq və nəzarət etməkdir – bu, onu daxil olan təchizatın, çıxan qidalandırıcıların, ölçmə və mühafizənin hamısının bir otaqda toplaşdığı nöqtəyə çevirir.

Tənzimləmə panelin ön tərəflərində oxunaqlıdır. Qaçışın başlığı birinci şin bölməsi üçün daxil olan izolyasiya panelini və ikincisi üçün daxil olan paneli, ardınca isə ön tərəfdə işarələnmiş 630 A göstəriciləri olan açarı panelləri daşıyır.

Hər bir panel QR kodlu identifikasiya, tək xətt diaqramları və təhlükəsizlik xəbərdarlıqları ilə yanaşı nömrə ilə müəyyən edilir - G01, G02 və sonrakı.

Şəkil 02  KYN28A-12 panelləri. Panelin nömrələnməsi, dövrə adları, 630 A reytinqləri, tək sətirli diaqramlar və cəbhələrdə QR kodlu identifikasiya.

3. DC Batareya Ekranı

Kommutasiya qurğusunun yanında DC batareya ekranı var. Əsas təchizat olmadıqda qoruma, nəzarət və göstəricini canlı saxlayan gözləmə mənbəyidir - məhz bu dövrələrin ən çox əhəmiyyət kəsb etdiyi an.

Ekran şarj və paylama bölməsini batareya bankının özü ilə birləşdirir, beləliklə, bütün DC sistemi bir yerdə yoxlanıla bilər. Fotoşəkillərdə batareya simi və alətlə təchiz edilmiş ön panel eyni korpusda oturur.

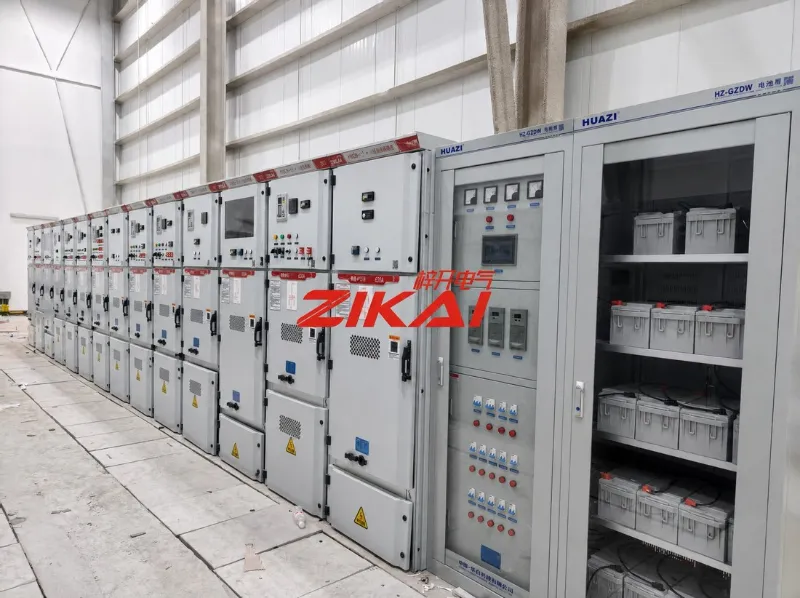

Şəkil 03  Alətləşdirilmiş ön panel və eyni korpusda yerləşdirilmiş batareya bankı ilə DC batareya ekranı.

4. “İstifadəyə verilməsi tamamlandı” nə deməkdir

İstifadəyə dair imzalama görülən işlərin siyahısıdır. Bizimki belə oxuyur:

• Hər bir dövrə panel-panel olaraq təsvirlərə uyğun izlənilib və təsdiq edilib

• Müdafiə parametrləri nəzərdə tutulduğu və işlədiyi sübuta yetirildiyi kimi tətbiq edilir

• Çıxarılan yük maşınları qaçış boyu düzülmə və bir-birini əvəz etmək üçün yoxlanılır

• Birləşmələr və təhlükəsizlik panjurları təsdiqləndi, beləliklə, heç bir panel ardıcıllıqla idarə oluna bilməz

• Göstəriş, ölçmə və həyəcan siqnalları saytdakı şərtlərə uyğun olaraq təsdiqlənir

• İzolyasiya və dielektrik sınaqları enerjiyə verilməzdən əvvəl keçdi

• Etiketləmə, diaqramlar və fiziki sayt razılaşdırıldı

Fotoşəkildə bunların heç biri görünmür. Bütün bunlar otağın təsvirin dediyi kimi davranıb-rəftar etməməsinə qərar verir.

5. Sayt qeydi

Eyni hərəkətin iki görünüşü: kommutasiya xəttinin tam uzunluğu və sıralar arasındakı əməliyyat keçidi. Döşəmə işarələri, giriş boşluğu və hər bir panelin sayına qarşı mövqeyi bu mərhələdə yoxlanılanların bir hissəsidir.

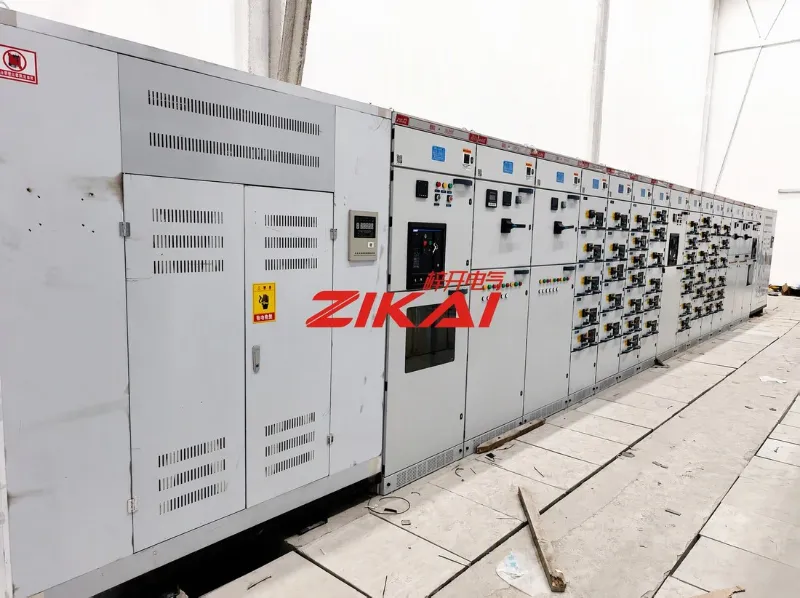

Şəkil 04  Ardıcıllıqla panelin ön tərəfləri, qoruyucu qurğular və alət panelləri ilə birlikdə uzunluğu boyunca görünən kommutator xətti.

Şəkil 05  Əməliyyat keçidi. Panel cəbhələri, reytinqlər və təhlükəsizlik xəbərdarlıqları, giriş icazəsi qaçış boyunca aydın saxlanıldı.

6. Zikai Electric haqqında

Shanghai Zikai Electric Co., Ltd. (ZIKAI) tam güc avadanlığı paketlərini istehsal edir, təkmilləşdirir və xidmət göstərir: orta gərginlikli keçid qurğuları, aşağı gərginlikli paylayıcı qurğular, qutu tipli yarımstansiyalar, dirəyə quraşdırılmış və açıq havada vakuum açarları, kondansatör kompensasiya cihazları və əlaqəli paylayıcı avadanlıq.

Layihələr avadanlıq təchizatından quraşdırma və istismara vermə yolu ilə çatdırılır.
